为进一步提升和美满浙江省高压测试仪器仪表的质量检测和治理工作，，，，，适应状态检建工作的要求，，，，，《2021年全省高压计量工作会议》于本月28日~29日在株洲凤朝国际大酒店隆沉召开。。。。。。技术专题互换环节：我司技术人怨仉对“异频大电流地网接地分流向量测试系统及使用”专题，，，，，结合我司现场案例进行现场解说讲话。。。。。。

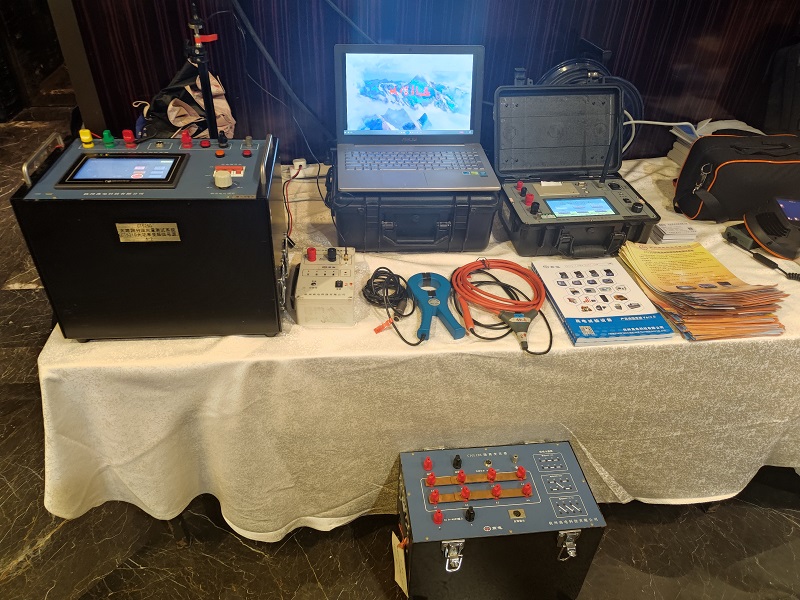

【CT5250异频大电流地网分流向量测试系统】                                                            【CT5250T大地网接地参数测试系统】(分体式)

一、重要职能特点

1.  蕴含阻抗、电压、电流以及分流向量相互独立的丈量？？？？？？，，，，，可实现大型接地网接地阻抗、接地电阻、接地电抗、场区地表电位梯度、接触电位差、接触电压、跨步电位差、跨步电压、杆塔分流、杆塔分流向量、接地桩（电流极、电压极）电阻、泥土电阻率等接地参数的丈量，，，，，并且合用于其他必要丈量指定频率下的电压、电流、相位差及分流等参数的场所。。。。。。

2.  阻抗丈量同时显示阻抗、电阻分量、电抗分量的丈量值和建改值。。。。。。

3.  可自动推算分流系数、分流向量和以及地网现实散流向量。。。。。。

4.  选频万用表所有电流丈量均兼容直接丈量、罗氏线圈(柔性电流钳)丈量和钳形电流互感器丈量三种方式，，，，，丈量方式无需报答设置，，，，，系统自动鉴别判断。。。。。。

5.  抗滋扰能力优于1000倍信号幅值，，，，，并且实时显示滋扰量大幼以及相应信噪比。。。。。。

6.  配置热敏打印机，，，，，支持丈量数据内部存储和U盘存储。。。。。。

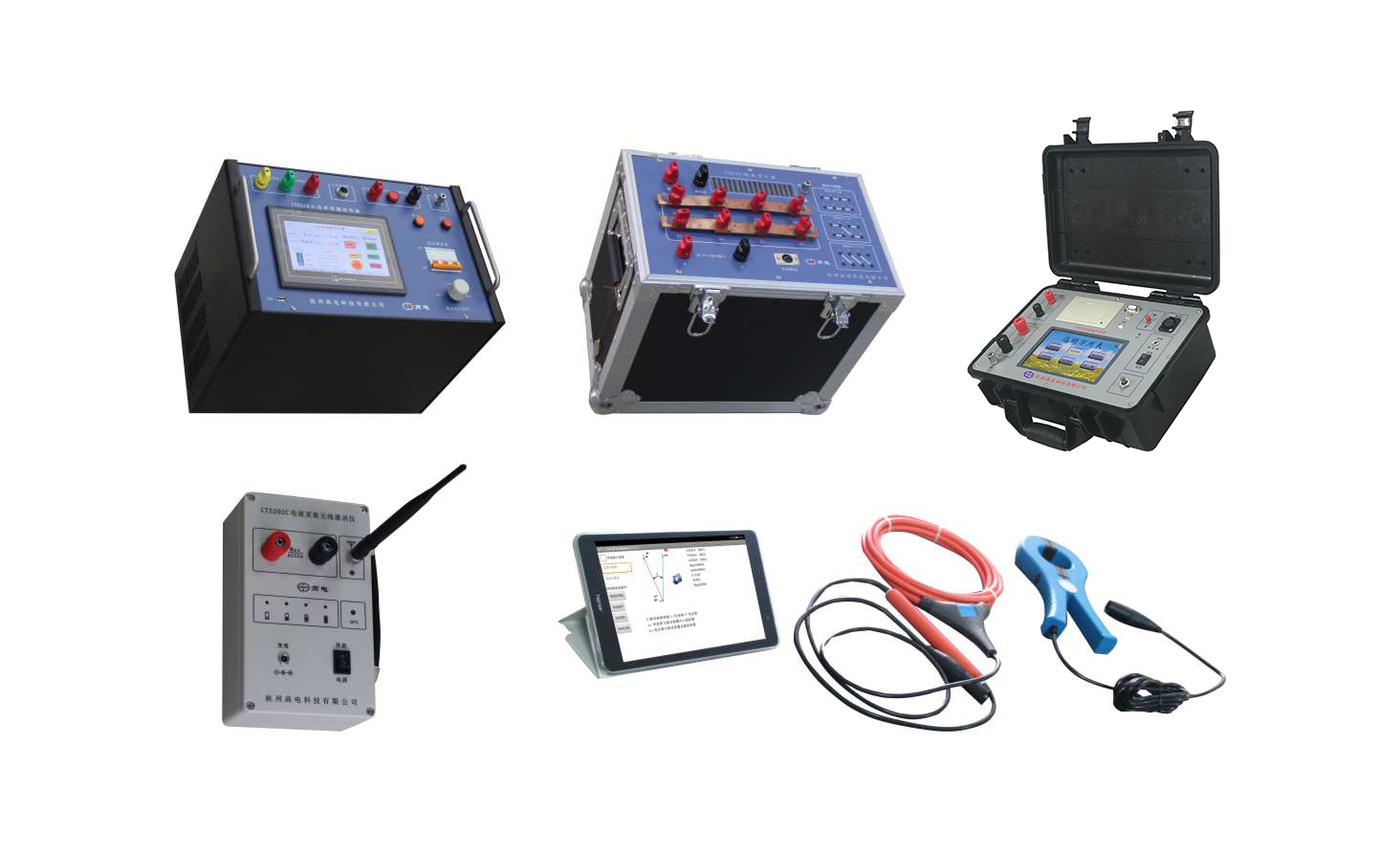

二、系统组成（分体式）

2.1 根基配置

1.  CT5202A 选频万用表----1台

2.  CT5210 大功率变频信号源---1台

3.  CTGL10S 隔离变压器---1台

2.2 可选配置

1.  CT5202C 电流采集无线通讯仪---1台

2.  罗氏线圈---1根

3.  钳形电流互感器---1只

4.GPC 大地网放线平板---1台

三、系统参数

1.电源电压：AC220V，，，，，50Hz（CT5210 大功率变频信号源兼容三相AC380V供电）

2.大功率变频信号源最大输出功率：10kW

3.最大输出电压电流：0～200V/50A、0～400V/25A或0～800V/12.5A，，，，，三档可切换

4.陆续工作功夫：满载电流15Min,50%满载电流60Min

5.频率调节领域：45～65Hz

6.步进频率：1Hz；；；；；；；；

7.抗滋扰能力：1000倍滋扰时仍能正确丈量；；；；；；；；

8.CT5202A 选频万用表显示位数：4位半；；；；；；；；

9.系统丈量指标

接地电阻：领域 50 mΩ～200Ω；；；；；；；；最幼分辨率不低于： 1mΩ；；；；；；；；精度：±1.0%×读数±1mΩ

接地阻抗模值：领域 50 mΩ～5Ω；；；；；；；；最幼分辨率不低于： 1mΩ；；；；；；；；精度：±1.0%×读数±1mΩ  分流向量幅值：领域 10 mA～20A；；；；；；；；最幼分辨率不低于： 1mA；；；；；；；；精度：±10%×读数±2mA

分流向量角度值：领域 180.0°～-180.0°；；；；；；；；最幼分辨率不低于： 1°；；；；；；；；精度：±5.0°

地表电位差：领域1mV～100 mV；；；；；；；；最幼分辨率不低于：0.1 mV；；；；；；；；精度：±5%×读数±0.2 mV

在工频电量滋扰下，，，，，测试值对于真实值的扭转量不超过5%情况下：

 地滋扰电压抑造比  KE > 1000

 分流向量滋扰电流抑造比  KC >1000

 地表电位差滋扰电压抑造比  KP > 1000

10.数据存储：U盘和内部存储（内部可存储100组丈量数据）

11.通讯接口：尺度RS-232接口/USB接口

12.工作环境：温度-10～50℃  湿度<90%
