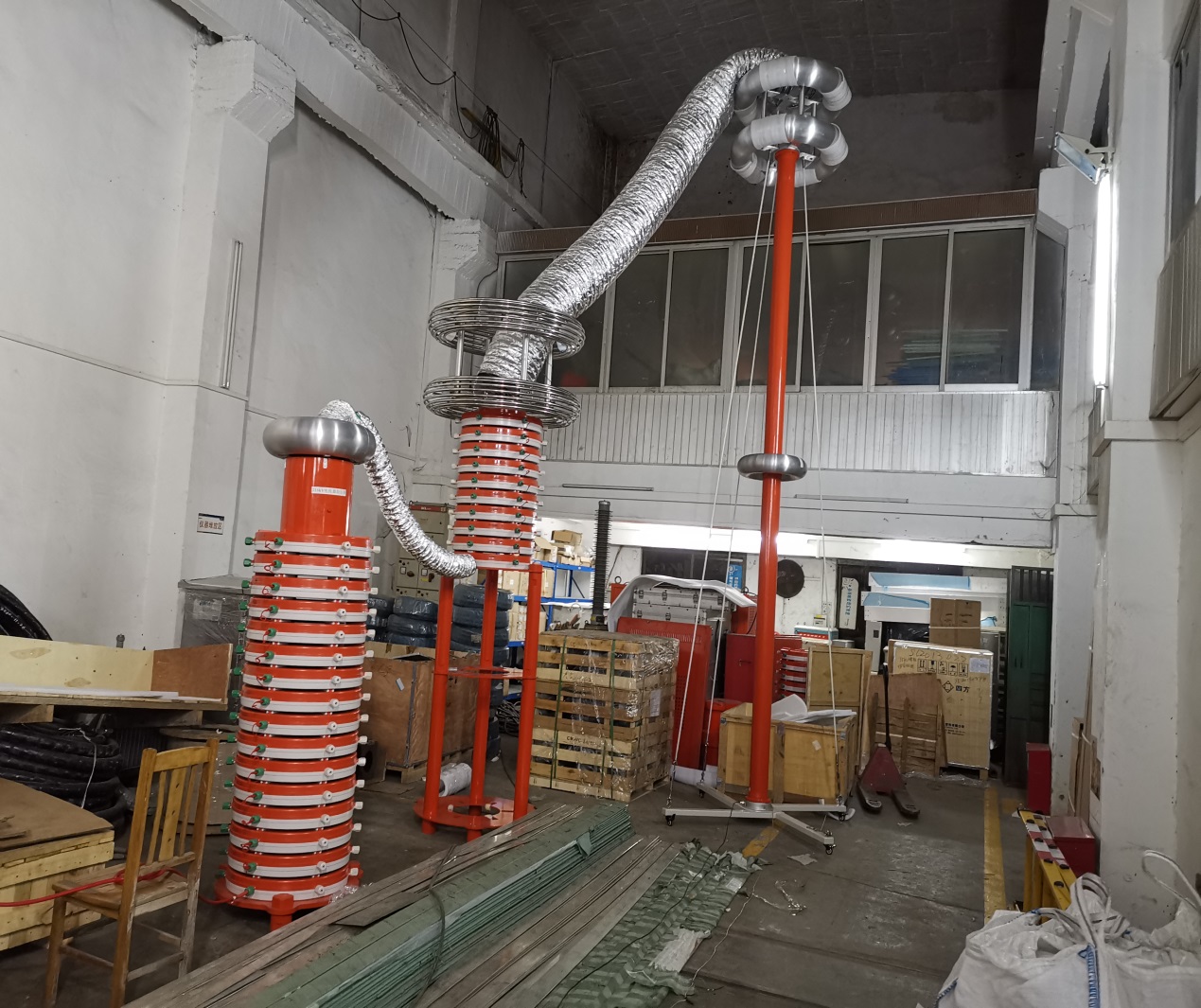

我司技术员于2021年3月05日，，，，，，，，前往广东省那曲市粤能电力股份有限公司，，，，，，，，进行了CTSR﹣3000kVA/500kV 变频串联谐振试验装置（空芯电抗器规划）的交货工作.此装置能满足以下试验要求:

1、满足110kV电缆，，，，，，，，1200mm2，，，，，，，，长度≤2km互换耐压试验要求，，，，，，，，电容量≤0.564μF,试验频率30-300Hz,最高试验电压≤128kV，，，，，，，，试验功夫持续工作3幼时（中央暂停冷却功夫不超过30分钟）

2、满足220kV电缆，，，，，，，，1600mm2，，，，，，，，长度≤1km互换耐压试验要求，，，，，，，，电容量≤0.204μF,试验频率30-300Hz,最高试验电压≤216kV，，，，，，，，试验功夫持续工作3幼时（中央暂停冷却功夫不超过30分钟）

3、220kV GIS距离，，，，，，，，试验电压≤490kV,单个距离电容量按≤900pF，，，，，，，，试验频率30-300Hz，，，，，，，，试验功夫1min。。。。。。。

4、 220kV 绝缘子的互换耐压试验，，，，，，，，试验电压≤490kV，，，，，，，，电容量≤50pF试验频率30-300Hz，，，，，，，，试验功夫1min。。。。。。。

本套变频串联谐振试验装置的系统配置:

1、激励变压器

   1）激励变压器JLB-36kVA/3kV/6kV                         2台

   2）激励变压器JLB-36kVA/24kV                             1台

2、变频电源CTSR-72kW /380V                                 1台

3、高压电抗器

  1）高压电抗器DK-3.3H/7.5A                                  28节

  2）高压电抗器DK-15H/1.5A                                  32节

4、油式电容分压器FRC-500kV/500pF （分两节）       1台
